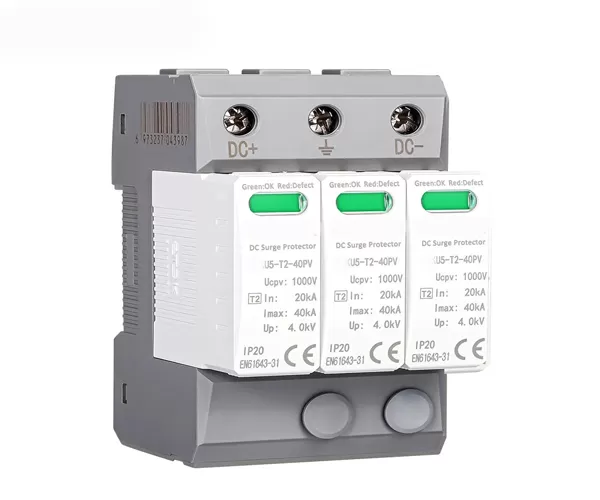

APU5 Clase T2-40 DC Dispositivo de Protección contra Sobretensiones (SPD)

Clasificación del SPD según IEC/EN61643-11

T2

T2

T2

T2

T2

Tensión máxima de funcionamiento continuo en CA

Uc

150V

275V

320V

385V

440V

Tensión máxima de funcionamiento continuo en CA

Uc(N-PE)

255V

255V

255V

255V

255V

Corriente de descarga nominal (8/20 μs)

In

20 kA

20 kA

20 kA

20 kA

20 kA

Corriente máxima de descarga (8/20 μs)

Imax

40 kA

40 kA

40 kA

40 kA

40 kA

Nivel de protección de tensión

Up

≤0,8 kV

≤1,3 kV

≤1,5 kV

≤1,8 kV

≤2,0 kV

Nivel de protección de tensión a 5 kA

Up

≤0,6 kV

≤1,0 kV

≤1,2 kV

≤1,4 kV

≤1,6 kV

Nivel de protección de tensión

Up(N-PE)

≤1,5 kV

≤1,5 kV

≤1,5 kV

≤1,5 kV

≤1,5 kV

Fusible de respaldo máximo

125 A gL

Tiempo de respuesta

tA

≤25 ns

Tiempo de respuesta

tA(N-PE)

≤100 ns

Rango de temperatura de funcionamiento

Tu

-40 °C ~ 80 °C

Indicación de estado/fallo de funcionamiento

Verde/Rojo

Sección transversal mínima

4 mm²

Sección transversal máxima

35 mm²

Para montaje en

Riel DIN de 35 mm

Material de la carcasa

Plástico termoestable UL94-V0

Grado de protección

IP20

N.º de polos

1P, 2P, 3P, 4P, 1P+NPE, 3P+NPE
