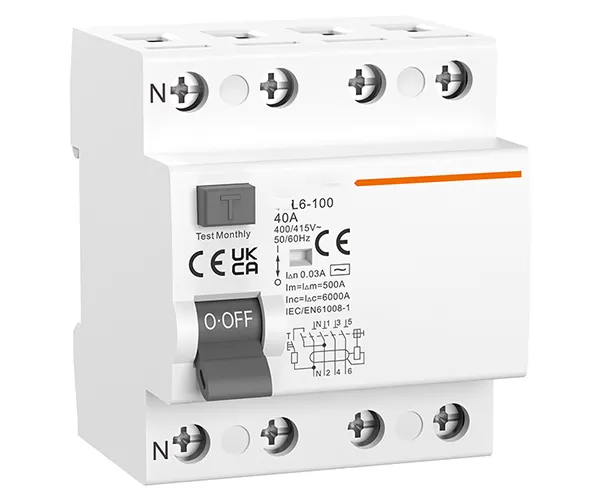

El APL6-100 es un interruptor automático de alta capacidad por fuga magnética de corriente, conforme a las normas IEC 61008-1, diseñado para aplicaciones industriales y comerciales. Puede manejar corrientes de hasta 100 A, proporcionando una protección confiable contra fugas de corriente y garantizando la seguridad del personal y los equipos en entornos de alta potencia.
Maneja corrientes de hasta 100A, lo que lo hace adecuado para aplicaciones de trabajo pesado.
Garantiza una desconexión rápida y fiable en caso de corriente de fuga.
Disponible en ambas configuraciones para adaptarse a diferentes sistemas de cableado y aplicaciones.
Cumple con los estándares internacionales de seguridad para interruptores de circuito de corriente residual, garantizando un rendimiento fiable.
Diseñado para una instalación sencilla y un funcionamiento fácil de usar con indicadores claros de encendido/apagado.
Proporciona una protección efectiva contra descargas eléctricas y posibles riesgos de incendio causados por corrientes de fuga.
Construido con materiales de alta calidad para soportar condiciones de operación adversas y garantizar una larga vida útil.
Datos Técnicos | |
Norma | IEC/EN61008-1 |
Protección | Fallo a tierra |
Tipo de disparo | Electromagnético |
Tipo de protección (fuga eléctrica) | AC, A, G, S |
N.º de polos | 2P (1P+N), 4P (3P+N), polo N a la derecha |
Corrientes nominales (In) | 16, 25, 32, 40, 63, 80, 100 A |
Corrientes nominales de sensibilidad I△n | 10, 30, 100, 300 mA (10 mA solo para In = 16-25 A) |
Tiempo de desconexión de corriente residual bajo I△n | ≤ 0,1 s |
Capacidad nominal de cierre y apertura residual (I△m) | 500 A (In = 16-40 A), 10 In (In = 63-100 A) |
Tensión nominal (Ue) | 1P+N: 230/240 V~, 3P+N: 400/415 V~ |
Frecuencia nominal | 50/60 Hz |
Capacidad de corte nominal | 6 000 A, 10 000 A |
Fusible SCPD | 6000 - 10000 |
Tensión soportada nominal de impulso (1,5/50) Uimp | 4 000 V |
Tensión de prueba dieléctrica a frecuencia industrial durante 1 min | 2 kV |
Vida eléctrica | 2 000 ciclos |
Vida mecánica | 4 000 ciclos |
Indicador de posición de contacto | Sí |
Indicador de fallo a tierra | Sí |
Grado de protección | IP20 |
Temperatura ambiente | -5 °C a +40 °C, humedad máx. 95 % |
Tipo de conexión del terminal | Cable / Barra de tipo pin / Barra de tipo horquilla |
Tamaño máximo del terminal para cable | 35 mm² |
Par de apriete máximo | 2,5 N·m |
Instalación | Montaje sobre rail DIN de 35 mm |
Conexión | Desde arriba y abajo |
