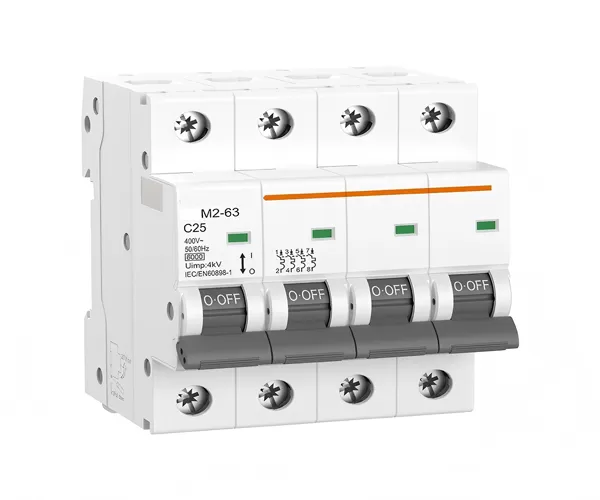

El APM2-63 Miniature Circuit Breaker(MCB) emplea un mecanismo de operación de almacenamiento de energía, lo que resulta en una vida útil más larga; la carcasa y los componentes funcionales están fabricados con plásticos importados ignífugos, resistentes al calor y al impacto; y su alta capacidad de limitación de corriente garantiza la rentabilidad de la serie de productos.
Evita eficazmente los incendios eléctricos, protegiendo el cableado y los electrodomésticos de daños. Más sensible y rápido que un fusible.
Fácil de restablecer después de un fallo, eliminando la necesidad de reemplazar fusibles.
Adecuado para entornos residenciales, edificios comerciales, centros de datos, marinos e industriales.
CB, CE, UKCA, Inmetro
Datos técnicos | |
Norma | IEC/EN 60898-1 |
Protección | Sobrecorriente y cortocircuito |
Tipo de disparo | Termomagnético |
N.º de polos | 1P,2P,3P,4P,1P+N,3P+N |
Tensión nominal (Ue) | 240/415V~ |
Corrientes nominales (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
Frecuencia nominal | 50/60Hz |
Capacidad de cortocircuito nominal (Icn) | 6kA |
Clase de limitación de energía | 3 |
Tensión soportada nominal de impulso (Uimp) (1.2/50μs) | 4kV |
Tensión de prueba dieléctrica | 2kV (50/60Hz, 1 min.) |
Características de disparo térmico | (1.13-1.45)xIn |
Características de disparo instantáneo | B:(3-5)xIn,C:(5-10)x×In,D:(10-20)xIn |
Vida eléctrica | 4,000 ciclos |
Vida mecánica | 10,000 ciclos |
Indicador de posición del contacto | verde OFF/rojo ON |
Grado de protección | IP20 |
Temperatura ambiente | -5 °C a +40 °C, humedad máx. 95% |
Tipo de conexión del terminal | Cable/Barra de conexión tipo pin |
Tamaño máximo del terminal para cable | 25mm² |
Par de apriete máximo | 2,5 N·m |
Instalación | Montaje en riel DIN de 35 mm |
Método de alimentación | Bidireccional |
