Materiales y proceso de fabricación de arneses de cableado de alta tensión

Selección de Materiales

Material del Cable

Los arneses de cableado de alto voltaje de los vehículos de nueva energía utilizan principalmente cobre o aluminio de alta pureza como materiales conductores, los cuales tienen buena conductividad y satisfacen las necesidades de transmisión de alta corriente y alto voltaje. Por ejemplo, los conductores de cobre son ampliamente utilizados debido a su excelente conductividad y resistencia mecánica, mientras que los conductores de aluminio tienen ventajas en ciertas aplicaciones debido a su bajo peso y costo reducido. Para garantizar la seguridad del arnés de cableado de alto voltaje, los cables están recubiertos con materiales aislantes. Los materiales aislantes comunes incluyen polietileno reticulado (XLPE), cloruro de polivinilo (PVC), caucho de etileno propileno (EPR), etc. En los vehículos de nueva energía, el XLPE es preferido por sus excelentes propiedades eléctricas y resistencia al calor.

Material de Blindaje

Para evitar que la interferencia electromagnética (EMI) afecte a otros sistemas electrónicos del vehículo, los arneses de cableado de alto voltaje utilizan materiales de blindaje para absorber eficazmente las ondas electromagnéticas y reducir la interferencia. Los materiales de blindaje comunes incluyen malla trenzada de metal, lámina de aluminio, tela conductora, etc.

Material de la Cubierta

La cubierta es una parte importante para proteger el arnés de cableado de alto voltaje del entorno externo. Debe tener características de resistencia a la intemperie, resistencia al desgaste, resistencia al aceite y retardancia de llama. Los materiales de cubierta comunes incluyen cloruro de polivinilo (PVC), elastómero termoplástico (TPE), nailon, etc.

Proceso de Fabricación

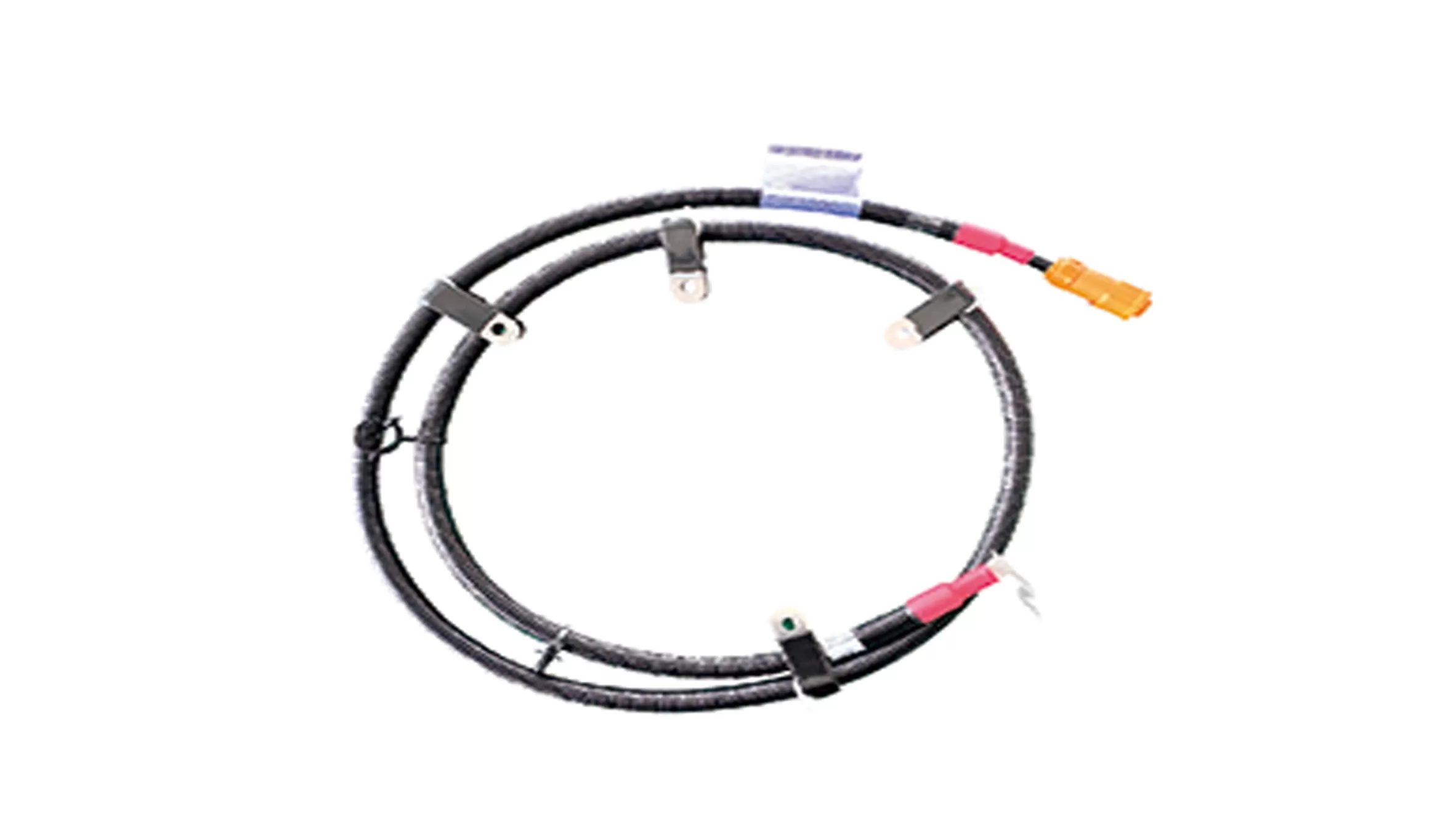

La fabricación de cables de diferentes tipos de arneses incluye procesos como trefilado, recocido y trenzado. El metal en bruto se estira hasta obtener un cable individual del diámetro requerido mediante una máquina trefiladora; se realiza un tratamiento de recocido para mejorar la flexibilidad del cable. Varios cables individuales se trenzan en un solo hilo para mejorar la resistencia mecánica del cable. El tratamiento de aislamiento es el proceso de recubrir el exterior del cable con material aislante. El material aislante se recubre uniformemente sobre la superficie del cable a través de una extrusora, y se forma una capa aislante sólida después del enfriamiento y solidificación. La fabricación de la capa de blindaje incluye envolver firmemente materiales de blindaje como malla trenzada de metal o lámina de aluminio en el exterior de la capa aislante. Este proceso requiere asegurar un contacto cercano entre la capa de blindaje y el cable para reducir eficazmente la interferencia electromagnética. Los conectores se colocan en ambos extremos del arnés de cableado de alto voltaje para conectarse a otros sistemas eléctricos del vehículo. La fabricación de conectores requiere mecanizado de precisión y tecnología de moldeo por inyección para garantizar la precisión del conector. Durante el proceso de ensamblaje, los cables deben estar en contacto cercano con los conectores para reducir la resistencia de contacto y mejorar la conductividad.
