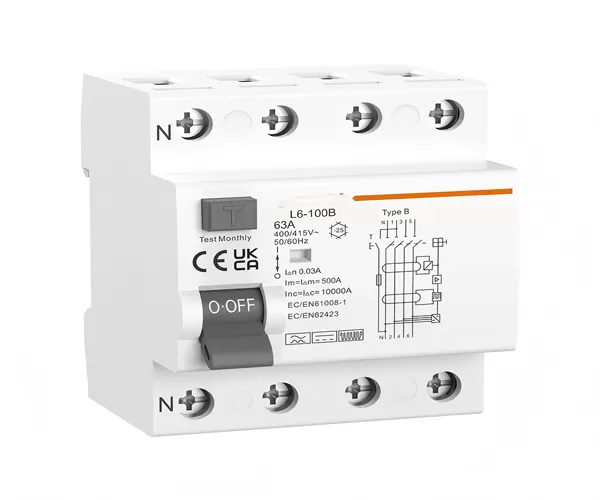

APL6-100B Tipo B Interruptor de Circuito de Corriente Residual (RCCB)

Norma

IEC61008-1, IEC62423

Protección

Fallo a tierra

Tipo de disparo

Electromagnético

Tipo de protección (fuga eléctrica)

B

N.º de polos

2P(1P+N), 4P(3P+N), Polo N a la izquierda

Tensión nominal (Ue)

2P(1P+N):110/230/240V~, 4P(3P+N):240/400/415V~

Tensión de aislamiento Ui

500V

Corrientes nominales (In)

16,25,32,40,63,80,100A

Corrientes de sensibilidad nominal I△n

30,100,300mA

Tiempo de desconexión de corriente residual bajo I△n

≤ 0.1s

Capacidad nominal de cierre y corte residual (I△m)

500A(In≤50A), 10In(In>50A)

Frecuencia nominal

50/60Hz

Capacidad de corte nominal

10,000A

Fusible SCPD

10000

Tensión soportada de impulso nominal (1.5/50) Uimp

4,000V

Tensión de prueba dieléctrica a frecuencia industrial durante 1 min

2.5kV

Vida eléctrica

2,000 Ciclos

Vida mecánica

4,000 Ciclos

Indicador de posición de contactos

Sí

Indicador de falla a tierra

Sí

Grado de protección

IP20

Temperatura ambiente

-25℃ a +40℃, Max.95% humedad

Tipo de conexión de terminal

Cable/Barra colectora tipo pin/Barra colectora tipo horquilla

Tamaño máximo del terminal para cable

35mm2

Par de apriete máximo

2.5N.m

Instalación

Montaje en carril DIN de 35 mm

Conexión

Desde arriba y desde abajo
