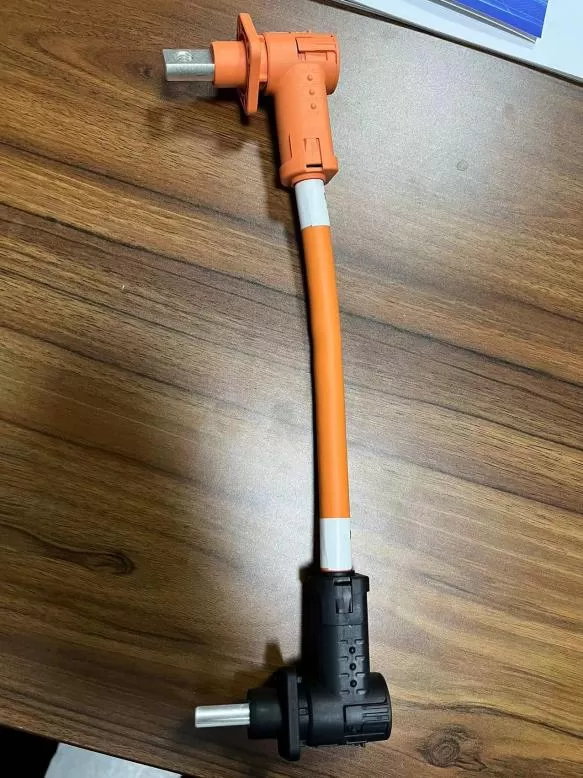

Conectores de alta tensión y arneses de cableado de alta tensión para vehículos de nueva energía

El conector de alta tensión para vehículos de nuevas energías es un producto mecatrónico, compuesto principalmente por cuatro partes: las piezas de contacto son los componentes centrales del conector para completar la conexión de señales ópticas y eléctricas; mediante la inserción de las piezas de contacto se completa la conexión de señales ópticas y eléctricas requeridas en el vehículo; el aislante y la carcasa cumplen principalmente una función de fijación, aislamiento y protección mecánica. El proceso de fabricación integra en uno solo el diseño de rendimiento eléctrico, el mecanizado CNC, la tecnología de estampado, la tecnología de prensado de plásticos, la tecnología de fundición a presión de precisión, métodos de prueba estrictos y otras múltiples combinaciones tecnológicas.

Dado que la calidad y precisión de los productos de conectores de alta tensión afectan directamente el rendimiento eléctrico, mecánico, ambiental y otros del conector, lo que a su vez afecta la seguridad de los vehículos eléctricos, los requisitos de calidad y la precisión de fabricación del conector de alta tensión son relativamente altos, perteneciendo al campo de los conectores de productos de gama alta con mayor valor agregado.

En el ámbito de la industria de vehículos de nuevas energías, los conectores de alta tensión son componentes extremadamente importantes, utilizados tanto en el vehículo como en las instalaciones de carga. Los principales escenarios de aplicación de los conectores de alta tensión en el vehículo son: cargador PTC de calefacción de agua DC, PTC de calefacción de aire, puerto de carga DC, motor de potencia, arnés de cableado de alta tensión, interruptor de mantenimiento, inversor, batería de potencia, caja de alta tensión, aire acondicionado eléctrico, puerto de carga AC, etc.

El cable de alta tensión para vehículos de nuevas energías es algo diferente del cable de automóvil ordinario, principalmente porque el entorno de uso ha cambiado considerablemente

1. Alta tensión y alta corriente (vehículo)

Puede alcanzar 600/300A, pero el voltaje de la batería de los vehículos de combustible tradicionales suele ser de 12V, correspondiendo a un nivel de resistencia a la tensión del cable inferior a 60V.

2. Gran diámetro de cable y gran número de cables (a bordo)

Transformador de grado de conversión de frecuencia de batería de alta tensión / batería de baja tensión / compresor de aire acondicionado / calefacción eléctrica / lista de distribución de energía, muchas estructuras eléctricas están conectadas con cables, y una enorme cantidad de cables se asignan en un espacio limitado.

3. Espacio expuesto (fuera del vehículo)

La parte del cable de la pistola de carga está en el espacio expuesto durante mucho tiempo, la resistencia a la intemperie, la resistencia a la abrasión, la resistencia a la flexión, la resistencia al desgarro ...... tiene requisitos estrictos.

Debido a la alta tensión/alta corriente y al gran número de cables de gran diámetro en el vehículo, el diseño del arnés enfrenta desafíos como el cableado, la seguridad, el blindaje, el peso y el costo.
